一、產品入網方式介紹

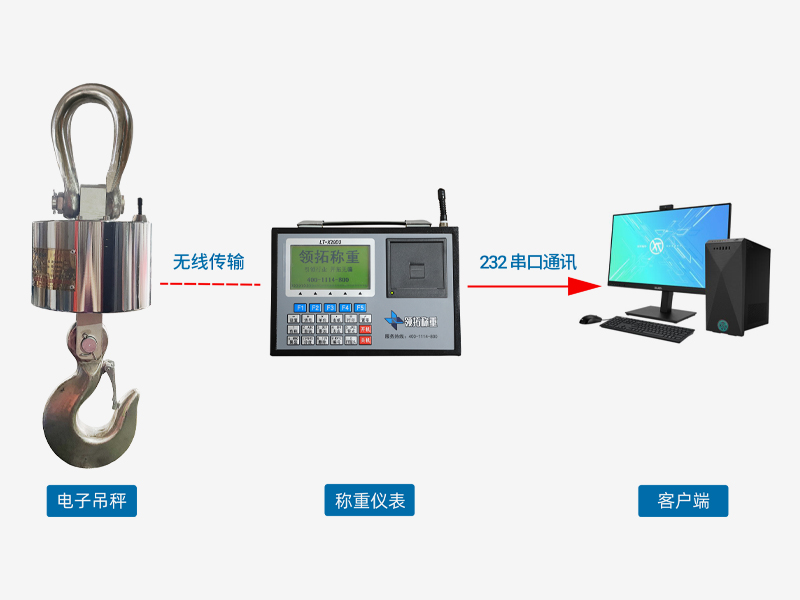

　　1.通過RS232串口、485等通訊接口有線入網

　　該方式通過儀表的串口用數據線連接各所需設備入網，最常見的通訊方式，缺點是儀表受限不能來回移動，只能固定在通訊終端旁連數據線。

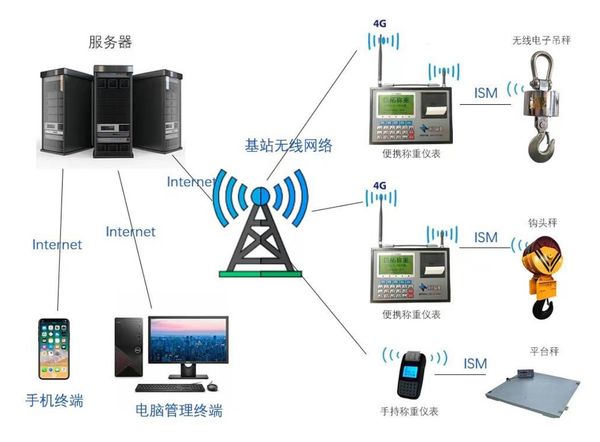

　　2.4G/5G通訊及WiFi通訊稱重數據入網

　　儀表內置4G/5G流量卡或WiFi通訊模塊。（WIFI通訊需客戶稱重現場具備較好的wifi信號覆蓋，否則不建議使用，wifi信號不好容易導致數據丟失）稱重設備由儀表和秤體兩部分組成，可遠距離操作。儀表將實際重量實時上傳服務器，客戶端、PDA、手機等可實時接收數據，根據客戶需求可以定制雙向協議，客戶端等多種終端設備可以通過協議控制儀表。

　　數據通信機制

　　整套系統包括服務器端、稱重儀表以及各無線設備組成。

　　便攜/手持儀表主動連接服務器，儀表上電后通過4G模塊與服務器建立聯接，將秤號信息傳發送到服務器，服務器將在**連接中獲取到該儀表的秤號信息，及當前連接的IP地址與端口號等信息，服務器端軟件自動關聯秤號/當前的IP地址和端口，建立數據聯接。

　　儀表的嵌入式軟件設定有如下兩種數據交互模式:

　　(1)實時模式  儀表每0.5秒通過4G模塊發送一組稱重數據至服務器；

　　(2)自動模式  下稱重儀表根據設定的加載門限，分兩種發送周期將稱重數據傳輸?shù)椒?wù)器；當重量值小于加載門限時，稱重儀表間隔2秒發送稱重數據到服務器，當重量大于加載門限時，稱重儀表提高發送頻率，間隔0.5秒發送稱重數據至服務器；

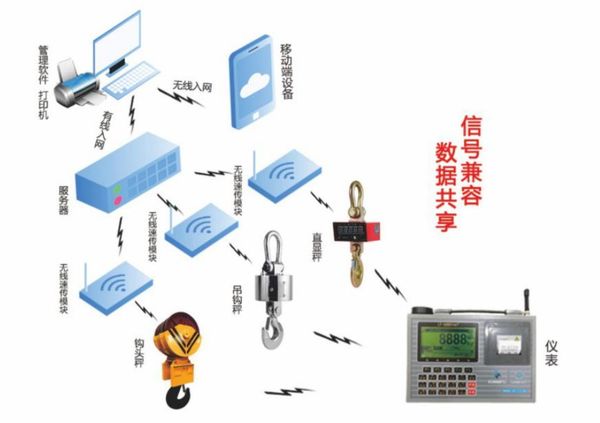

　　3.無線數傳模塊入網

　　數據通信機制

　　當載荷作用于傳感器時，傳感器的輸出電壓發生變化，該電壓經A/D采樣轉換成數字信號（既是稱重數據)，稱重數據通過無線電loRa模塊（ISM頻段）輸出，稱重儀表或無線數傳模塊可接收這些數據；無線數傳模塊接收到該數據后，將數據通過網線發送到服務器，進而實現稱重數據入網；遠端主機（管理軟件）可提取相應秤體的稱重數據并實現對這些數據網絡共享；其它移動設備(PDA/平板/手機等)可通過網絡訪問服務器，實現讀取稱重數據，同時移動設備可以根據客戶需求經過相同的傳輸途徑發送指令或者控制稱體。

　　4.技術優勢

　　(1)我們所有物聯網秤通信協議和天津友發總公司已完成數據對接，可無縫連接倉儲和管理軟件；

　　(2)領拓物聯網秤已和友發稱重管理系統完成對接并使用中，在友發集團公司已有32臺設備使用，還有定制設備正在供貨中；

　　(3)目前軟件合作方有積微物聯、高達、南京普訊、物通等鋼材及倉儲管理系統，并且都有成熟方案在使用中；

　　(4)物聯網秤都可實現無儀表稱重，可實現單儀表無縫對接多臺秤，儀表可作為備件使用；

　　(5)擁有自主的研發團隊，儀表可免費定制 服務，實現兩個小時內滿足客戶定制需求；

　　(6)國內獨有濾波算法，**同行業的穩定性和精準度，可24小時全天工作并保證精度；

　　(7)根據客戶需求可標配微信小程序，終身免費使用；

　　三、低功耗電子吊秤的核心技術

　　(1)低功耗電子吊秤的稱重信號通訊：采用美國Semtech（賽門鐵克）公司研發的LoRa無線射頻芯片，其核心的線性擴頻技術在軍事和空間通信領域廣泛使用，該技術可大大降低功耗的同時也提高了無線通訊抗干擾性能。

　　(2)低功耗電子吊秤的ADM處理器：數據采集采用美國ADI（亞德諾）24位ADC，有效保證了精度和長期穩定性.

　　(3)低功耗電子吊秤的稱重顯示器（LT-X20D1）：采用美國NXP（恩智浦）的ARMCortex處理器，在保證高的CPU處理速度的情況下，有效保證功耗的*優設計。

　　(4)低功耗電子吊秤的稱重數據濾波：采用波形識別技術、IIR濾波技術、卡拉曼濾波技術等，有效保證貨物動態擺動、抖動情況時稱重準確性和穩定性。

　　(5)稱重顯示器有線通訊口：2路RS232C全雙功通信口，一路用于與上位機通訊，一路用作大屏幕通訊接口。

　　(6)稱重顯示器支持多類擴展聯網/數傳：

　　MODBUS  選配MODBUS模塊（LTC-MD-A1803）可實現基于RS485的MODBUS協議

　　CAN總線  選配CAN總線模塊（LTC-CB-A1901），可實現CAN總線的接入

　　(7)物聯網（IOT)功能：儀表設計有IOT選配功能，可通過選配內置接口模塊實現4G蜂窩通訊、藍牙等，以接入服務器，進行數據上傳。

　　(8)注：4G蜂窩通訊數傳模塊型號：LTC-4G-A1902

　　WIFI無線網絡通訊模塊型號：LTC-WF-A1902

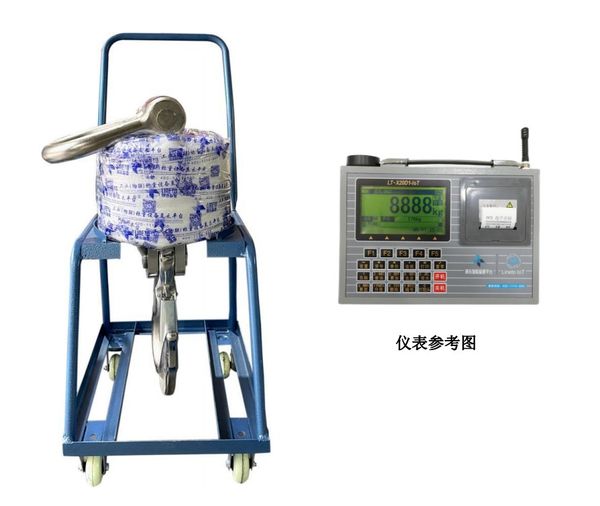

　　四、物聯網低功耗電子吊秤的配置

　　(1)秤體標配18000mAH-3.7V三元鋰電池（可根據客戶定制）

　　稱重顯示器標配15000mAH-3.7V三元鋰電池（可根據客戶定制）

　　(2)主板：采用ARM高速處理器，保證數據處理長期穩定精確

　　(3)超長待機：

　　秤體待機時間≥180天（理論值）。

　　儀表待機時間≥30天（理論值）。

　　(4)界面交互友好：大屏全反式240*128點陣LCD，顯示信息豐富。

　　(5)操作方便：21鍵輕觸按鍵、多功能鍵，簡化操作、方便使用。

　　(6)標配的微型針式/熱敏打印機可選。

　　(7)強大的軟件預置備選功能：包括大容量數據存儲/檢索、U盤數據導出、加卸載自動打印、無線/有線大屏幕接口以及RS232多協議通訊功能等。

　　五、技術參數

　　額定載荷：1t/3t/5t/10t/15t/20t/30t/40t/50t

　　工作溫度：-20°C~55°C相對濕度：≤95%RH

　　準確度等級：OIMLⅢ級

　　稱重綜合誤差：0.1%

　　秤體安全系數：500%F.S

　　稱重顯示器讀數穩定時間：≤3s

　　秤體極限載荷：300%F.S

　　電源：秤體電源：3.7V，18000mAH

　　秤體待機電流（平均值）:<=2.5ma，待機時間>=180天

　　秤體運行電流（平均值）:<=23mA[傳感器阻抗750Ω無線發射功率10mW配置時]

　　儀表電池：3.7V可充電鋰電池組，容量15000mAH

　　ADM信號(差分)輸入范圍：－1.0mV至7.812mV

　　ADM模數轉換：24位ΣΔ型精密ADC，額定內碼范圍：0～105000；

　　稱重顯示器LCD屏分辨率:240×128

　　無線通訊信道數：32CH或96CH（定制）

　　無線通訊發射功率：默認10mW（可根據需求軟件配置為20mW或50mW或80mW，以增強秤體無線通訊距離）

　　信號傳輸距離：大于200米（ADF發送功率10mW，空曠環境）

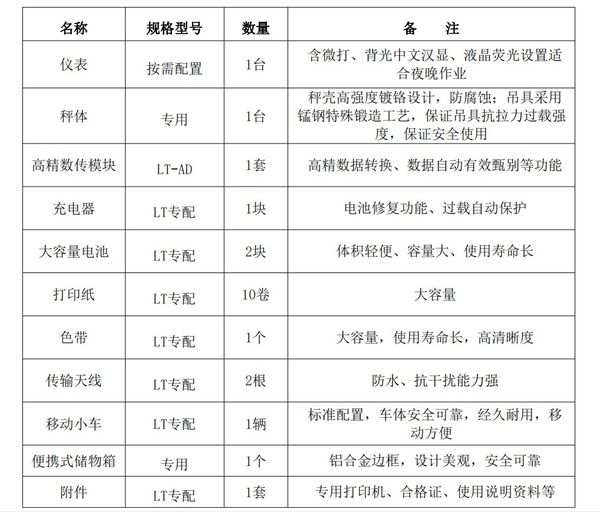

　　六、配置清單

　　七、產品售后服務

　　1、保證按客戶要求按時到指定的地點進行指導安裝。

　　2、保證現場為客戶培訓操作人員。

　　3、客戶來電技術咨詢，保證給及時響應，有效解決。

　　4、嚴格執行產品質保承諾。

　　5、全國各地區完善的售前售后服務站。

　　我司服務人員服務要求，請您監督：

　　1、遵紀守法，遵守客戶及現場各項規章制度，確保人員、設備安全。

　　2、服務及時、安全到位，與客戶密切配合，按指定地點、技術要求完成安裝。

　　3、耐心幫助用秤人員學習操作，對客戶不講條件，不添麻煩。

　　4、發現質量問題或運輸過程造成零件損壞，全力協助客戶處理。

　　5、虛心聽取客戶提出的各種意見，并及時向公司反饋。
